一、單向流潔凈室風量的測定：
垂直單向流潔凈室和水平單向流潔凈室的風量是采用斷面平均風速和斷面面積的乘積來計算的，斷面的選取和斷面上的測點布置見下表。
|
內 容
|
施工驗收規范
|
設計規范GB50073
|
|
垂直單向流
|
垂直單向流
|
垂直單向流
|
水平單向流
|
|
測定斷面的選取
|
距地面0.8m
|
距送風面0.5m
|
距過濾器0.3m
|
|
測點的布置
|
間距不大于2m均勻布置
|
間距不大于0.6m均勻布置
|
|
zui少測點數
|
10點，算數平均
|
5點，算數平均
|
|
測定儀器
|
熱球風速儀
|
未作具體規定
|
|
評定標準
|
應大于設計風速,且不超過20％
|
1~4級
|
0.3~0.5
|
|
不均勻的均方根差不大于0.25
|
5級（100級）
|
0.2~0.5
|
施工驗收規范和設計規范GB50073的比較
二、非單向流潔凈室風量的測定：
非單向流潔凈室風量的測定可采用風管法和風口法
a.風管法測風量：
風管法測風量中風管測定斷面應選擇氣流比較均勻穩定地方，且與局部阻力的距離，測定斷面在局部阻力前時不小于3倍風管管徑長度，測定斷面在局部阻力后時不小于5倍風管長邊長度。
對于矩形風管將測定斷面分成若干個相等的小截面，盡可能接近方形，邊長應不大于200mm。測定點在小截面的中心。整個測定斷面的測點數不少于3個。
對于圓形風管將測定斷面分成若干個面積相等的同心圓環，每個圓環上設4個測點，4個測點應在相互垂直的兩條直徑上。

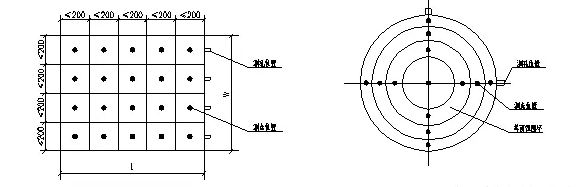

矩形風管的測點布置和圓形風管的測點布置
b. 風口法測風量：
在施工驗收規范JGJ71中規定了兩種方法：其一是對于有過濾器的風口，可根據風口形式選用與風口斷面相同的輔助風管，其長度為兩倍風口的邊長，連接于被測風口外部，在輔助風管的出口面上，最少布置6個測點，用熱球風速儀測個點風速，再用斷面平均風速乘以風口凈面積來計算風量。其二是對于有同類擴散板的風口，可根據擴散板的風量阻力曲線和實測擴散板阻力來查出風口的風量。

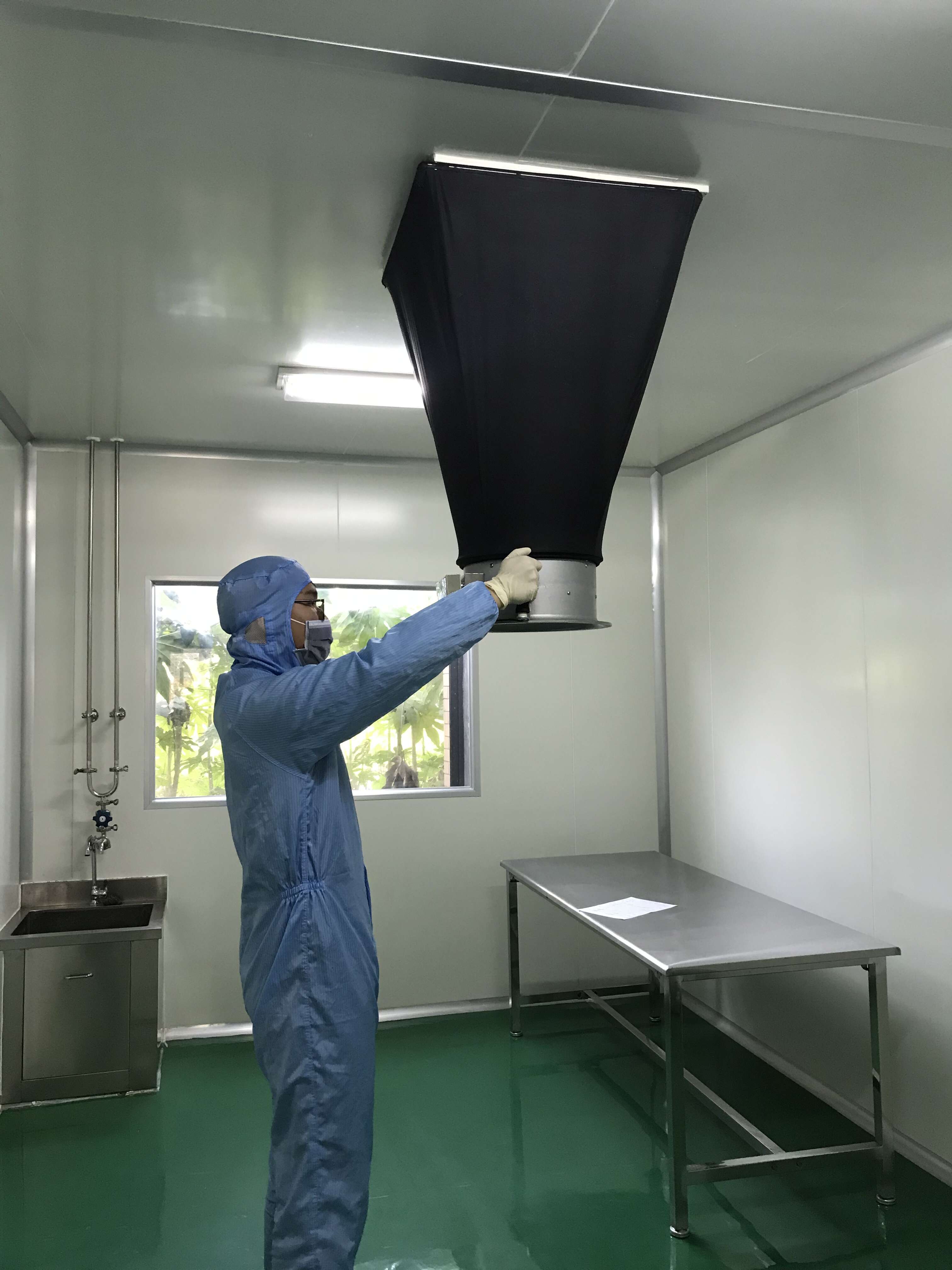

江蘇某生物制造企業風量檢測現場
