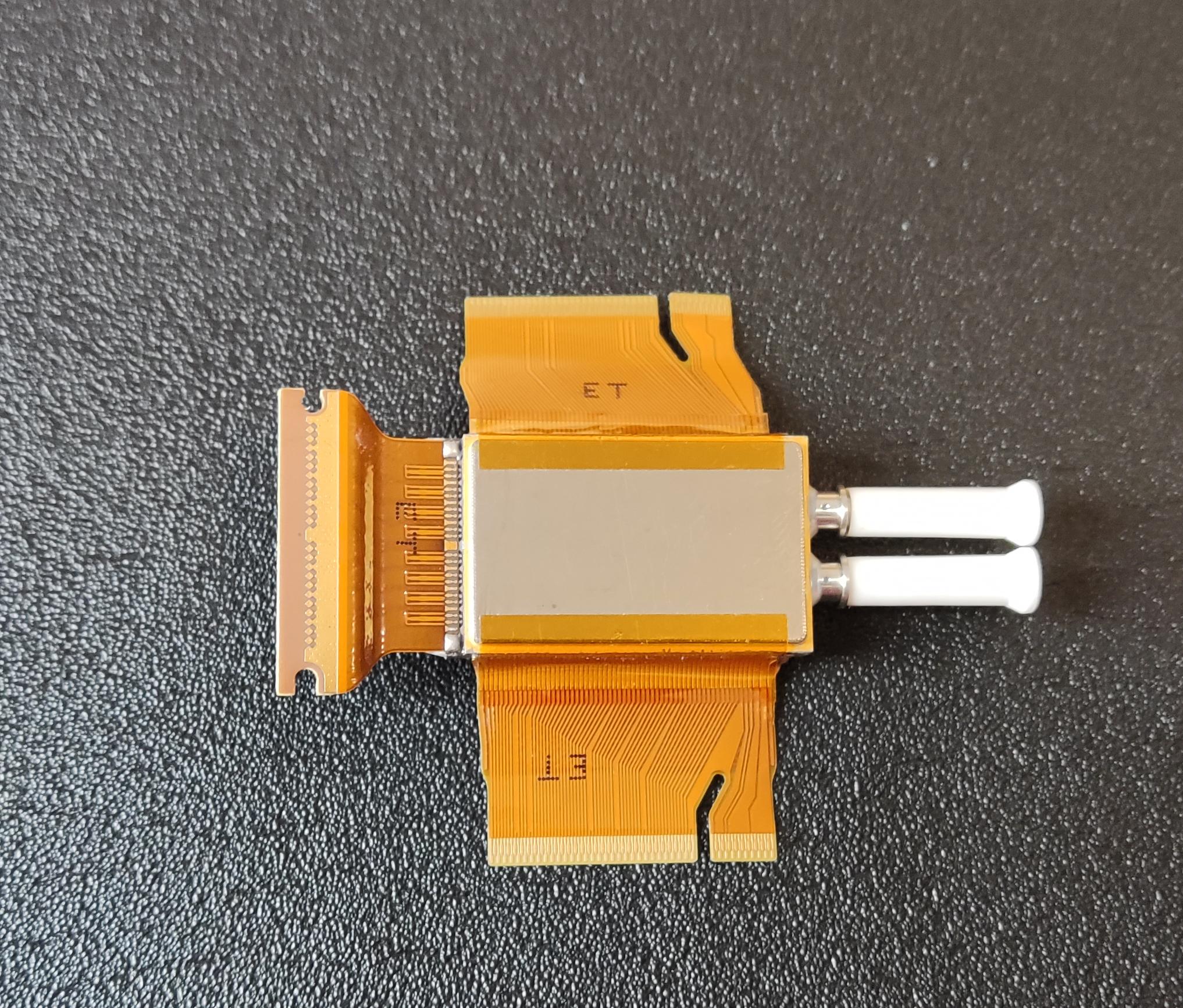

Lumentum TR104236 集成相干 TROSA 43 Gbaud 符號速率 CTR100AAA
Lumentum相干柔性柵極可調諧共封裝發射機和接收機設備(TROSA)是獨立的，不需要任何外部光學或光電組件。采用Lumentum高度集成的磷化銦(InP)光學芯片技術，實現了激光器、調制器和接收器的功能，實現了緊湊的封裝面積和高性能。
發射機由全c波段柔性柵極窄線寬DSDBR可調諧激光器、雙qpsk Mach-Zehnder (MZ)調制器、Tx驅動器、偏振復用器和耦合光學器件組成。使用普通激光器為MZ調制器提供發射源，為共封裝的Rx光混合器提供本振(LO)源。
一個內部緊密耦合的43 GBaud射頻驅動器有助于優化MZ調制器的信號完整性，而在調制器上集成的單片InP SOA功能有助于補償更高調制速率(高達DP-16QAM)下的額外光損耗。調制器輸出SOA功能提供功率調節和關閉能力，獨立于激光控制。
接收塊結合了雙極化混合PIC來混合輸入信號與內部產生的本振，四通道差分線性TIA提供O-to-E轉換，以及用于信號和總功率測量的外圍監視器。InP混合集成了片上VOA功能以優化性能。
發送和接收功能集成在一個緊湊的全密封封裝中，具有與行業標準LC連接器兼容的光接口。
特性
集成相干收發光組件(TROSA)
單c波段撓性柵極窄線寬激光器，用于發射和LO功能
集成的Tx驅動程序，優化信號的完整性和控制
發射機功率下降和關閉能力
VOAs耦合Rx四通道TIA的雙偏振光學混合PIC
Tx驅動程序和Rx TIA的SPI接口控制
工作溫度范圍寬-5°C ~ 75°C，功耗低，典型為6w
